製品情報

電力用ケーブル

6600V架橋ポリエチレン絶縁
耐燃ポリエチレンシースケーブル

(EM-6kV-CE・CET)

おすすめ製品（やわらか電線）情報はこちら
仕様書
カタログ・チラシ
許容電流表
安全データシート

製品情報詳細

  • EM-6kV-CE・CET

品名

EM-6kV-CE・CET

関連規格

JIS C 3606

  • 省力化
    曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
  • 省施工
    接続作業、結線作業などの作業を削減することができます。
  • 省スペース
    狭い場所での作業、また狭い場所への配線を可能にします。
  • 工期短縮
    当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
  • 安全施工
    ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
  • やわらか
    ケーブル曲げやくせ付けが容易に出来ます。
  • エコ
    環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
  • 高信頼性
    品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
  • 耐紫外線
    太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
  • 耐候性
    太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
  • JISマーク
    日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
  • NETIS
    新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。
  • RoHS2対応
    RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。
  • 4K/8K
    スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。

アイコン詳細はこちら

特長

6kV-CVケーブルのエコ仕様で環境に配慮したものになります。

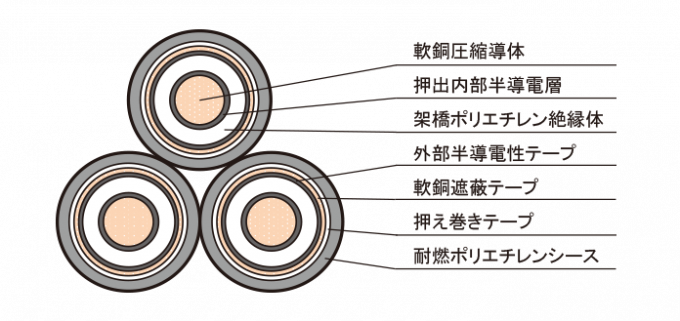

構造図例

EM-6kV-CET

仕様

導体サイズ
（mm2）		 仕上り外径（mm） 概算質量（kg/km） 許容電流（A） 在庫
3心 CET 3心 CVT 3心 CVT 3心 CVT
22 37 42 1,500 1,400 105 120 ○ ●
38 41 46 2,000 1,900 145 170 ○ ●
60 46 50 2,800 2,600 195 225 ○ ●
100 – 57 – 3,900 – 310 – ●
150 – 65 – 5,500 – 405 – ●
200 – 72 – 7,000 – 485 – ○
250 – 75 – 8,500 – 560 – ○
325 – 85 – 11,000 – 660 – ○
400 – 89 – 13,000 – 750 – ○

備考）許容電流条件 気中及び暗渠布設（日射の影響なし） 基底温度 40℃、導体許容最高温度90℃（1条）
●：在庫品 ○：受注生産品 ※現在、在庫はございません。
