製品情報

通信用ケーブル

通信用ケーブル

(FCPEV、EM-FCPEE)

仕様書
カタログ・チラシ
許容電流表

製品情報詳細

  • FCPEV
  • EM-FCPEE

品名

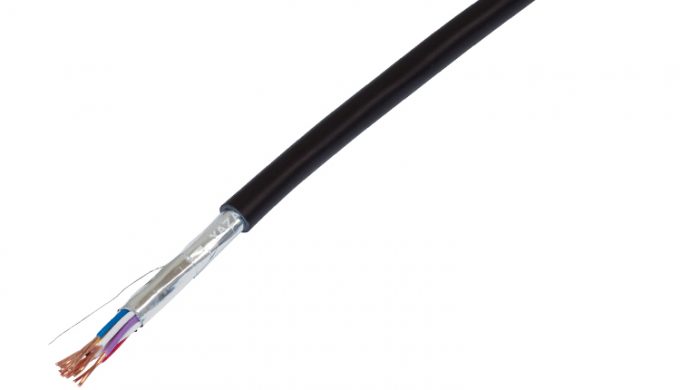

FCPEV

関連規格

JCS 5402

  • 省力化
    曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
  • 省施工
    接続作業、結線作業などの作業を削減することができます。
  • 省スペース
    狭い場所での作業、また狭い場所への配線を可能にします。
  • 工期短縮
    当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
  • 安全施工
    ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
  • やわらか
    ケーブル曲げやくせ付けが容易に出来ます。
  • エコ
    環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
  • 高信頼性
    品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
  • 耐紫外線
    太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
  • 耐候性
    太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
  • JISマーク
    日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
  • NETIS
    新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。
  • RoHS2対応
    RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。
  • 4K/8K
    スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。

アイコン詳細はこちら

特長

構内通信回線などに使用する全線心カラーコード化した通信ケーブルでアルミニウム箔張付けプラスチックテープとドレンワイヤによる静電遮蔽層を有しています。

構造図例

FCPEV

仕様

サイズ 仕上り外径
（mm）		 概算質量
（kg/km）		 在庫
0.65 x 1P 4.4 24 ●
0.65 x 2P 5.5 36 ●
0.65 x 3P 5.8 44 ●
0.65 x 5P 6.8 60 ●
0.65 x 7P 7.4 80 ○
0.65 x 10P 8.8 110 ●
0.65 x 20P 11.0 180 ●
0.65 x 30P 13.0 260 ○
0.65 x 50P 16.5 420 ○
0.9 x 1P 5.1 33 ●
0.9 x 2P 6.6 55 ●
0.9 x 3P 7.0 70 ●
0.9 x 5P 8.3 100 ●
0.9 x 7P 9.1 130 ●
0.9 x 10P 11.0 180 ●
0.9 x 20P 14.5 330 ●
0.9 x 30P 17.5 480 ●
0.9 x 50P 22 800 ○
1.2 x 1P 5.9 47 ●
1.2 x 2P 7.9 80 ●
1.2 x 3P 8.4 110 ●
1.2 x 5P 10.0 160 ●
1.2 x 7P 11.5 210 ●
1.2 x 10P 13.5 290 ●
1.2 x 20P 18.5 550 ●
1.2 x 30P 23 800 ○
1.2 x 50P 30 1,400 ○

●：在庫品 ○：受注生産品

関連製品

品名

EM-FCPEE

関連規格

JCS 5421

  • 省力化
    曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
  • 省施工
    接続作業、結線作業などの作業を削減することができます。
  • 省スペース
    狭い場所での作業、また狭い場所への配線を可能にします。
  • 工期短縮
    当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
  • 安全施工
    ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
  • やわらか
    ケーブル曲げやくせ付けが容易に出来ます。
  • エコ
    環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
  • 高信頼性
    品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
  • 耐紫外線
    太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
  • 耐候性
    太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
  • JISマーク
    日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
  • NETIS
    新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース（DB）のことです。また、そのDBに登録されている製品です。
  • RoHS2対応
    RoHS指令は、人の健康や環境を保護するため合計10種の有害物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質）の使用を制限しております。
  • 4K/8K
    スーパーハイビジョンと呼ばれる高解像度（画素数）に対応した製品です。

アイコン詳細はこちら

特長

FCPEVのエコ仕様で環境に配慮したものになります。

構造図例

EM-FCPEE

仕様

サイズ 仕上り外径
（mm）		 概算質量
（kg/km）		 在庫
0.65 x 1P 4.4 24 ●
0.65 x 2P 5.5 33 ●
0.65 x 3P 5.8 41 ●
0.65 x 5P 6.8 60 ●
0.65 x 7P 7.4 75 ○
0.65 x 10P 8.8 100 ●
0.65 x 20P 11.0 180 ●
0.65 x 30P 13.0 260 ○
0.65 x 50P 16.5 410 ○
0.9 x 1P 5.1 31 ●
0.9 x 2P 6.6 50 ●
0.9 x 3P 7.0 65 ●
0.9 x 5P 8.3 95 ●
0.9 x 7P 9.1 120 ○
0.9 x 10P 11.0 170 ●
0.9 x 20P 14.5 320 ●
0.9 x 30P 17.5 470 ○
0.9 x 50P 22 750 ○
1.2 x 1P 5.9 44 ●
1.2 x 2P 7.9 75 ●
1.2 x 3P 8.4 100 ●
1.2 x 5P 10.0 150 ●
1.2 x 7P 11.5 200 ○
1.2 x 10P 13.5 280 ●
1.2 x 20P 18.5 550 ●
1.2 x 30P 23 800 ○
1.2 x 50P 30 1,300 ○

●：在庫品 ○：受注生産品
