製品情報詳細

  • 矢崎通信ブランチ

品名

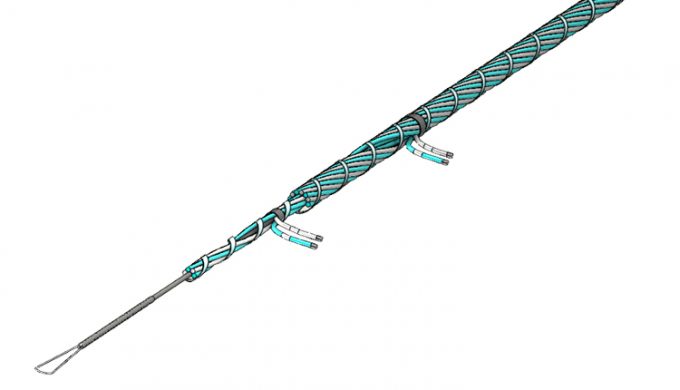

矢崎通信ブランチ

関連規格

JCS 5504
TIA/EIA 568C

  • 省力化
    曲げ作業、皮むき作業、延線作業などで、労力を削減できます。
  • 省施工
    接続作業、結線作業などの作業を削減することができます。
  • 省スペース
    狭い場所での作業、また狭い場所への配線を可能にします。
  • 工期短縮
    当社工場であらかじめ加工することで、現場での作業時間が短縮し、工期の短縮が期待できる製品です。
  • 安全施工
    ケーブルの跳ね返り防止など、安全施工を考慮した商品です。
  • やわらか
    ケーブル曲げやくせ付けが容易に出来ます。
  • エコ
    環境に優しい材料、環境への影響を低減した材料を用いています。また、EMは、被覆材にハロゲンや鉛などを含まない耐燃性ポリエチレンを使用している環境に優しい電線・ケーブルの通称です。
  • 高信頼性
    品質管理が徹底された当社工場にて加工することで、安定した高い品質を確保した製品です。
  • 耐紫外線
    太陽光や蛍光灯等の紫外線に対し、変質や劣化に耐える性能を有しています。
  • 耐候性
    太陽光・雨風・温度変化等に対し、変質や劣化に耐える性能を有しています。
  • JISマーク
    日本産業規格の略で、日本の産業製品に関する規則や測定法等が定められた国家規格に適合、又は準拠した商品です。
  • NETIS
    新技術情報提供システムの略称で、国土交通省が有用な新技術の公共事業への活用を促進するためのデータベース(DB)のことです。また、そのDBに登録されている製品です。
  • RoHS2対応
    RoHS指令は、人の健康や環境を保護するため合計10種の有害物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE、特定フタル酸エステル4物質)の使用を制限しております。
  • 4K/8K
    スーパーハイビジョンと呼ばれる高解像度(画素数)に対応した製品です。

アイコン詳細はこちら

特長

・工場加工により品質が安定
・少人数での施工が可能で作業時間も短縮
・現場での施工が簡単
・現場でのロスが少なくごみが削減

仕様

用途 型式 品種・サイズ(mm)×対数 最大集合(巻付)
本数
標準サイズの仕上外径 ケーブル特性
標準サイズ 対応可能サイズ 本数(本) 集合本数(本) 仕上外径(mm)
電話 MPC-BSA-TEL YET 0.65×2P YET 0.5×1P~2P
YET 0.65×1P~2P
36 6 約17 JCS 5504
18 約27
36 約37
LAN MPC-BSA-LAN YTPC5E 0.5×4P 36 6 約18 TIA / EIA 568C
18 約30
36 約42
LAN/電話 MPC-BSA-LAN/TEL YTPC5E 0.5×4P
YET 0.65×2P
YET 0.5×1P~2P
YET 0.65×1P~2P
36 6 約18 TIA / EIA 568C
JCS 5504
18 約30
36 約42
